搭建案例：活動舞臺燈光架

搭建地點：寧波

桁架規格：舞臺背景架：200*200方管小鋁架；舞臺燈光架：400*400（兩面斜管）目字方通鋁架

桁架自重：200*200方管小鋁架：2.7kg；400*400（兩面斜管）目字方通鋁架：9.5kg。

桁架材料標準：高硬度高強度國標鋁合金6061-T6（提供鋁材合格證）;

（背景架）200*200方管小鋁架：主管：25*25*2方管，接口：25*25*2，副管25*25*1.0方管，無斜管；（燈光架）400*400（兩面斜管）目字方通鋁架：主管直徑50mm，厚度3mm，副管直徑25mm，厚度2mm；小管直徑20mm，厚度2mm。

安全承重及跨度：200*200方管小鋁架中間不加立柱廠家建議跨度8米，平均承重200KG；400*400（兩面斜管）目字方通鋁架中間不加立柱建議跨度16米，平均承重500KG。（出廠前出具承重測試報告）

搭建說明：

1.搭建噴繪架時背后需要桁架支撐（靠墻的可以不搭支撐），可采用支撐方式如：一字支撐，E形支撐，U形支撐或三角支撐等。另外如若在戶外長期使用，建議背后支撐上面增加配重，可以在支撐上放置鐵塊、小水箱。

2.搭建升降型燈光架需要配置升降設備配件如方套、反頭、穩定鐵底座（帶斜撐）、吊帶，吊葫蘆、鋁橫擔等

鋁合金桁架質量輕便，采用國標鋁材6061-T6，即使是長期放置戶外風吹日曬雨淋，十年后也不會生銹，相對鐵桁架更耐用，搬運搭建中更省人工。

上海術業提供免費產品圖紙、提供最經濟實惠的產品搭建方案，支持視頻驗廠，所有鋁制品均支持定制，如果您有需求，歡迎咨詢廠家銷售經理

咨詢熱線13788901550（微信同號）尹經理。

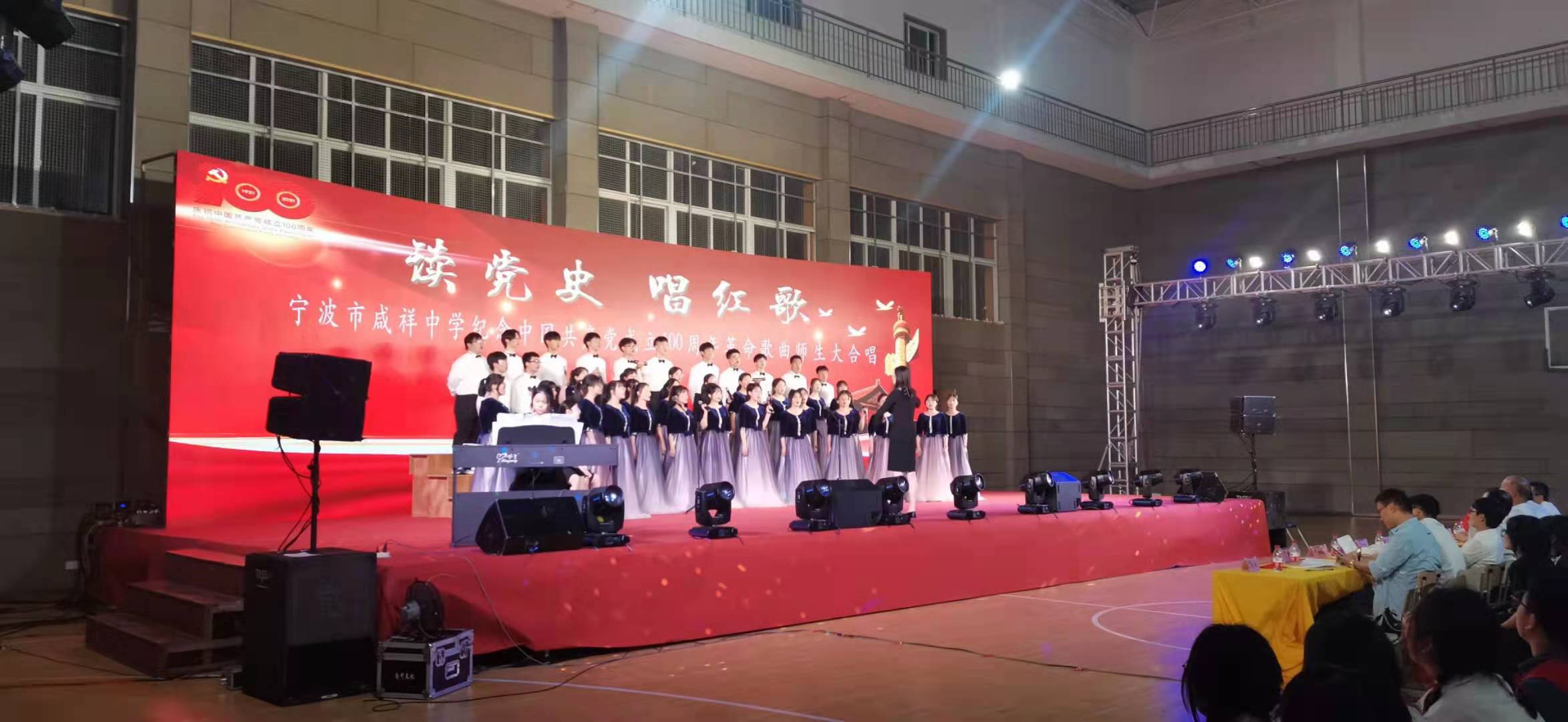

圖一

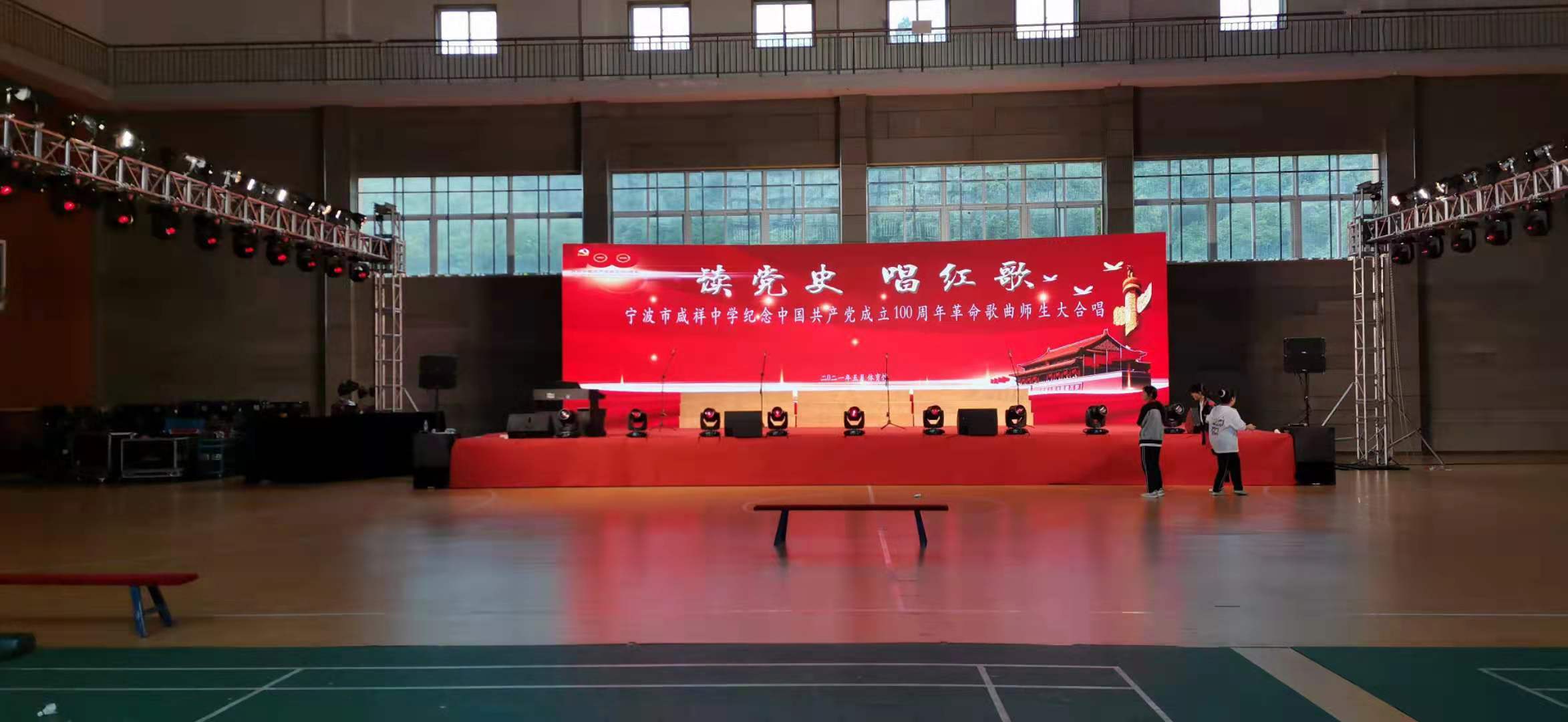

圖二
