搭建案例：桁架結構-識別飛機裝置

搭建地點：由于項目的保密性，不便告知

桁架規格：

主架：300*300目字方通三角架

支撐：1.300*300（兩面斜管）目字方通鋁架

           2.直徑50mm厚度3mm的鋁合金圓管，兩端焊接鋁合金單扣；

面板：孔直徑10mm，厚度2.0的6061沖孔鋁板。

桁架搭建尺寸：主架平面尺寸：12米*12米（背后帶支撐）（方案圖紙附在下方）

桁架材料標準：高硬度高強度國標鋁合金6061-T6（提供鋁材合格證）;

主架：300*300目字方通三角架：主管直徑50mm，厚度3mm，副管直徑25mm，厚度2mm；小管直徑20mm，厚度2mm

支撐：300*300（兩面斜管）目字方通鋁架：主管直徑50mm，厚度3mm，副管直徑25mm，厚度2mm；小管直徑20mm，厚度2mm

安全承重及跨度：主架300*300目字方通三角架中間不加立柱建議跨度12米，平均承重500KG；300*300（兩面斜管）目字方通鋁架中間不加立柱建議跨度12米，平均承重500KG（出廠前出具承重測試報告）。

上海術業提供免費產品圖紙、提供最經濟實惠的產品搭建方案，支持視頻驗廠，所有鋁制品均支持定制，如果您有需求，歡迎咨詢廠家銷售經理

咨詢熱線13788901550（微信同號）尹經理。

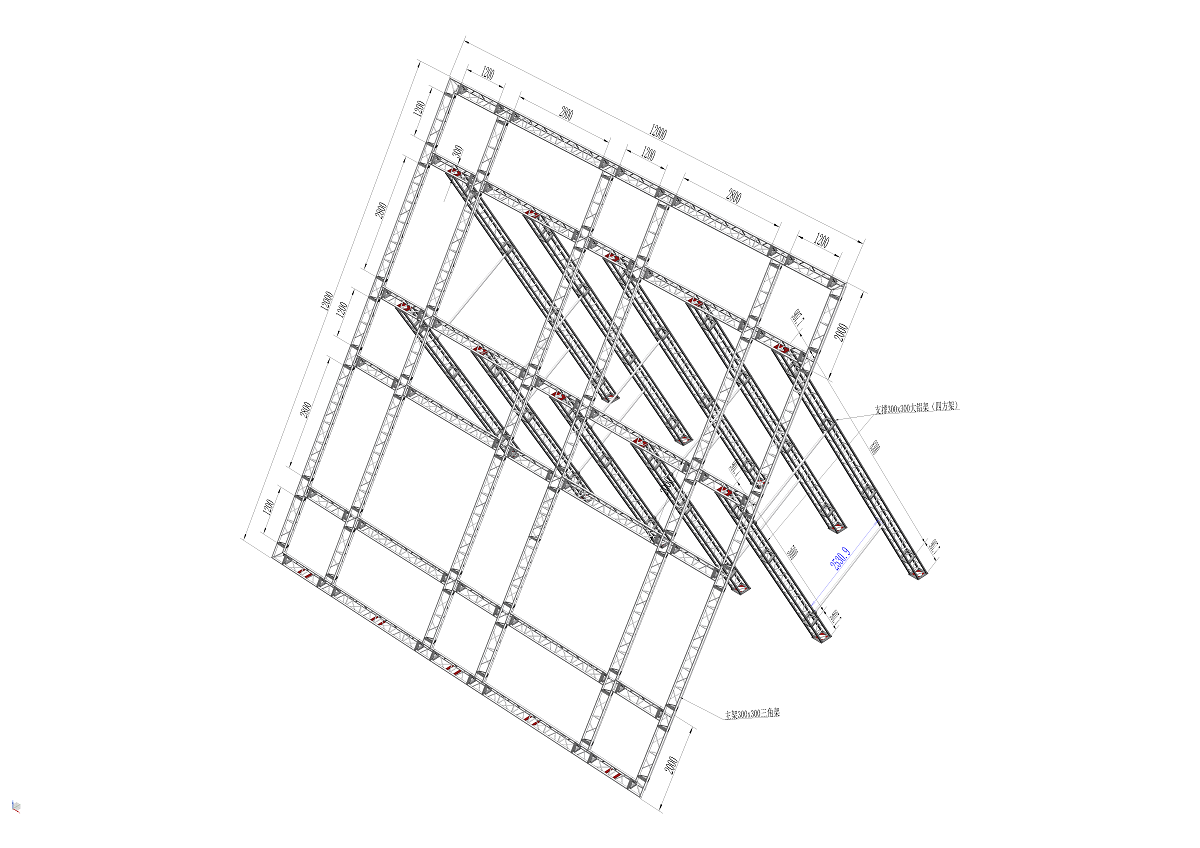

方案圖紙

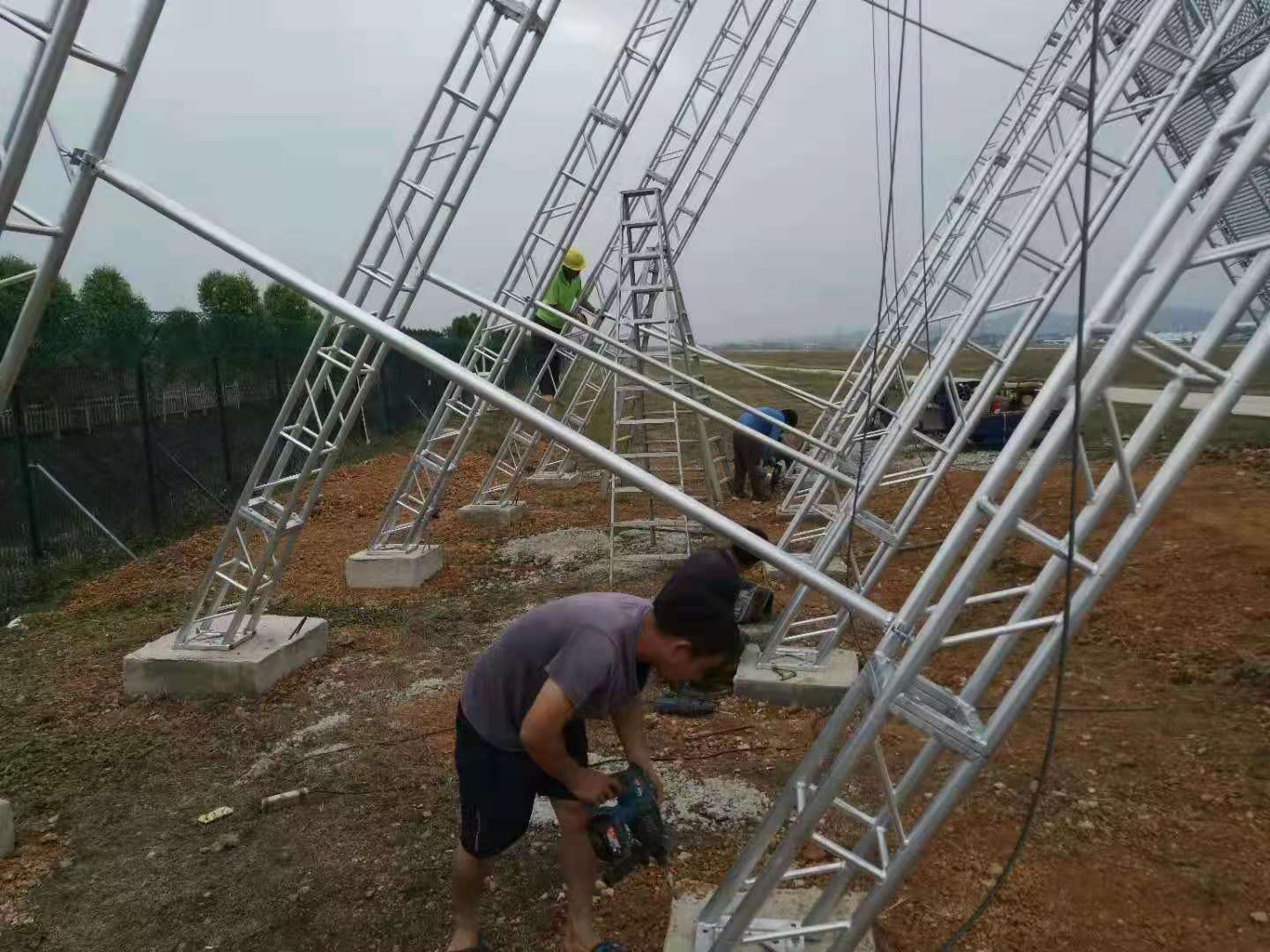

實例搭建圖1

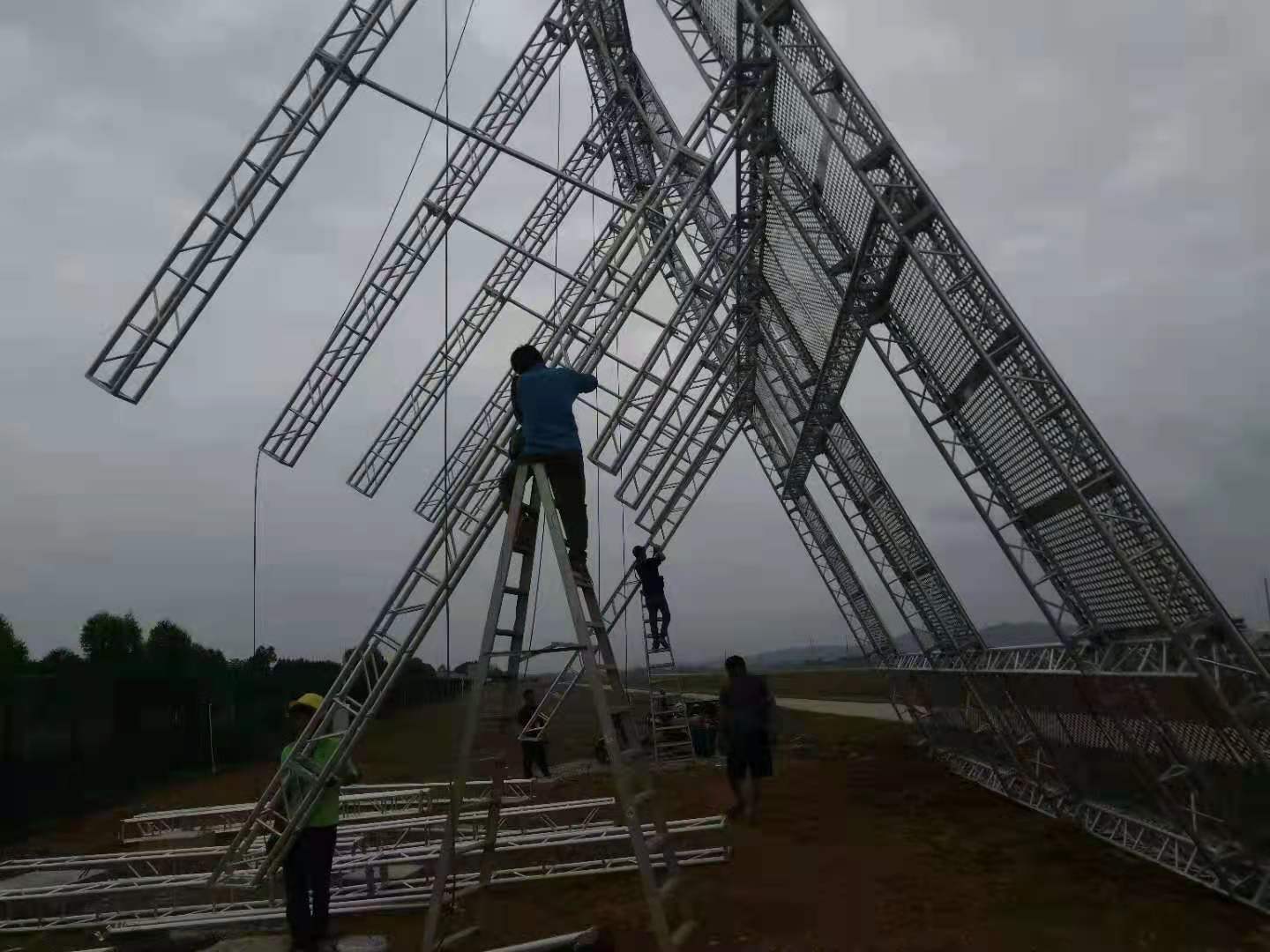

實例搭建圖2

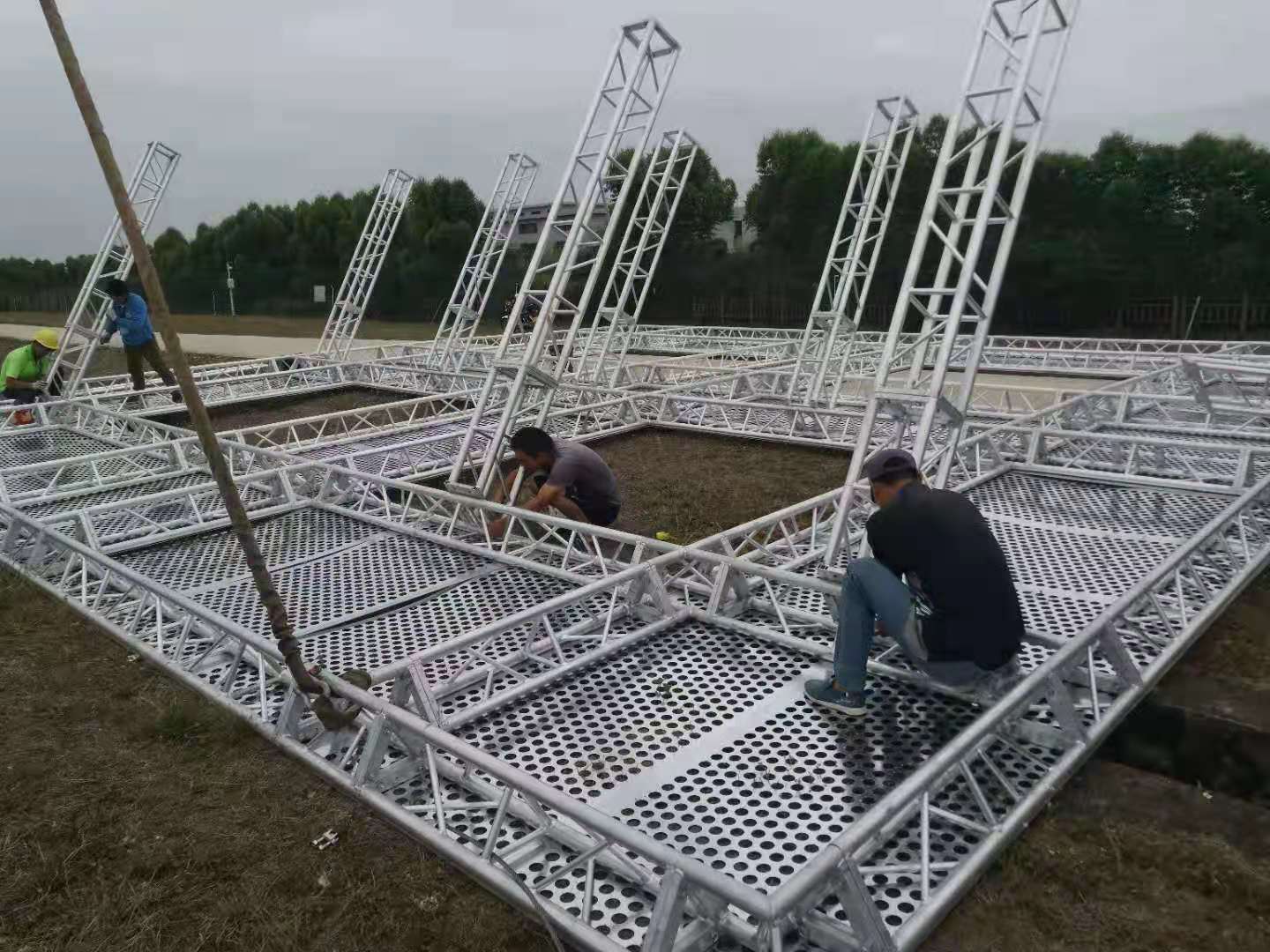

實例搭建圖3
