鋁合金腳手架結構圖

作業平臺11米高（結構效果尺寸圖附在最后）

<六層+護欄一層>規格尺寸：搭建起來后尺寸：長1.836米，寬1.476米，整體高度12米；作業平臺高度11米

完整的一套12米高鋁合金腳手架包括哪些配件？

第一層包含：架片2片；橫桿4根；斜桿2根；踏板1塊；A型腳輪4個；掛梯1個；穩定斜撐一組；

第二層包含：架片2片，橫桿2根，斜桿2根，踏板1塊，掛梯1個。

第三層包含：架片2片，橫桿2根，斜桿2根，踏板1塊，掛梯1個。

第四層包含：架片2片，橫桿2根，斜桿2根，踏板1塊，掛梯1個。

第五層包含：架片2片，橫桿2根，斜桿2根，踏板1塊，掛梯1個。

第六層包含：架片2片，橫桿2根，斜桿2根，踏板1塊，掛梯1個。

護欄一層包含：護欄架片2片，橫桿2根。

注意：1.“并非所有的配件都是必須要有的，其中，輪子；掛梯；穩定斜撐；以及護欄可以根據實際使用場景決定需要的數量。”

2.圖片中的尺寸僅為<上海術業金屬制品有限公司>銷售量最高的鋁合金腳手架尺寸，如果您有其他尺寸要求，我們可以根據您的尺寸要求生產。

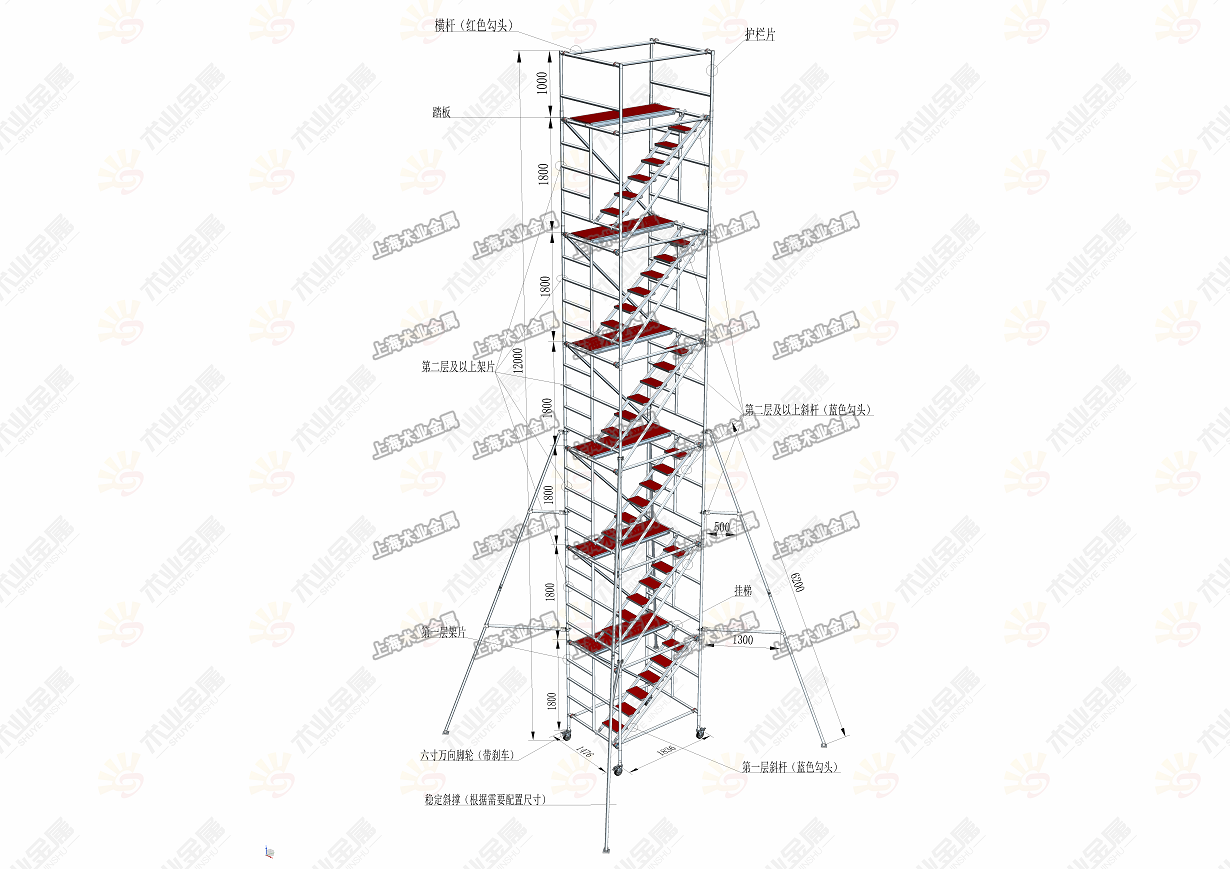

（六層+護欄一層）鋁合金腳手架結構效果圖
